Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).

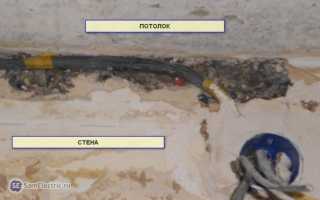

Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

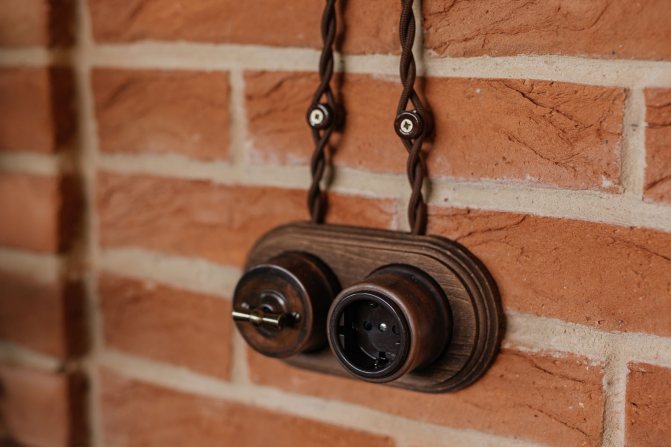

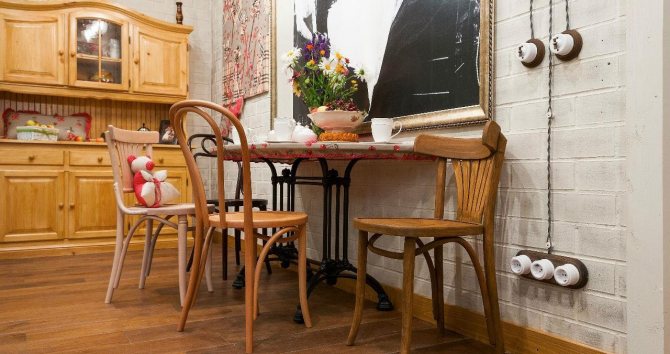

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.
Что сначала, штукатурка или провода?
Когда сделать разводку электрики — до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:
- Ваше мнение, что сначала?
ЭлектрикаШтукатурить
- Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.
- Под толстые провода и гофру прокладывают штроба (канавки) по всей длине до точек выхода: выключателей, розеток. Использование гофрированных каналов обязательно, когда стены из горючих материалов. Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры.
- Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет.
- Далее прокладывается электропроводка и закрепляется на стене.
- Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой.
- После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели. Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться.
- Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели.
Но есть один момент в пользу того, что всю электрику надо проводить после того, как стены оштукатурят. Если будут прокладываться штробы в стенах, то это гораздо легче делать по слою штукатурки, например, на второй-третий день, когда он еще полностью не просох. Штробить бетон или кирпич займет больше времени, и пыли будет больше.
Место прокладки – пол, перегородка, потолок

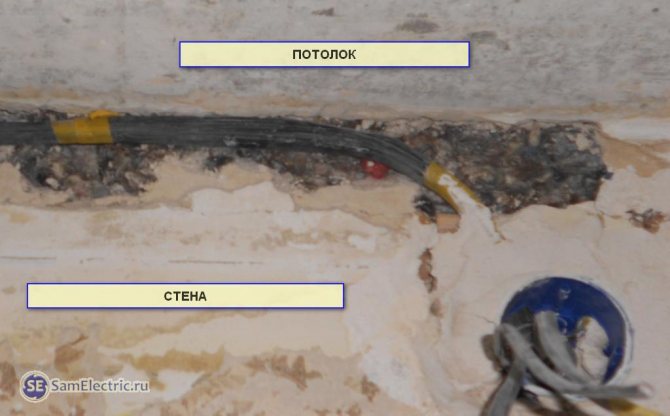

Отдельно следует отметить варианты, когда скрытая электропроводка монтируется в полах, потолках или перегородках. К примеру, если речь идет о подвесном потолке из гипсокартона с каркасом из металла, то спрятать проводку будет намного проще, даже не потребуется штробить стены – проводники просто прячутся под потолок, а в нужных точках спускаются вниз.
Также под гипсокартоном можно разместить и распаечные коробки, но для них придется озаботиться встраиванием люков напротив. Люки используют для получения доступа к скрытой проводке в случае необходимости. Для крепления кабелей освещения к потолочному покрытию используются хомуты или UW.
Оптимальный вариант: скрытая электропроводка вначале прячется в трубы, и уже они монтируются в потолок. Подобное решение позволяет повысить пожарную безопасность гипсокартонной конструкции, монтаж производится клипсами.
Монтаж скрытой электропроводки под напольное покрытие производится сходным образом. Проще всего смонтировать кабели в пол, если тот сделан из дерева или гипсоволокна. В случае дерева в лагах проделываются отверстия, в которые вводят трубы, по ном и прокладывают кабель. В качестве альтернативного варианта скрытую проводку можно организовать и по поверхности пола. Вначале выравнивают поверхность по уровню керамзитом или аналогичной смесью, поверх накладывают финишное покрытие.
Некоторые обустраивают скрытую электропроводку в квартире, пряча провода в трубы, а после заливая их цементом. Делать так не следует, особенно если планируется, что слой раствора над трубой будет невелик.
Читайте также:
Важный момент: если вы решите спрятать проводку под напольное или потолочное покрытие, соединения разрешается делать только в специально предназначенных коробах. Только так, в случае, если оно выйдет из строя, добраться до него можно будет относительно быстро.
Нередко монтаж скрытой проводки производится за гипсокартон и в перегородки.
Как показывает практика, часто неспециалисты допускают распространенную ошибку, забывают про защитные оболочки.
В попытке обойтись минимальными усилиями отверстия проделывают в самом металлическом профиле. Также не следует протягивать провода через гипсокартон, прежде чем нашить его. В обоих случаях велик риск повреждения изоляции. Вытащить проводник для ремонта становится весьма проблематично. Решается данная проблема элементарно. Перед тем, как протягивать проводники через отверстия, следует заранее облачить их в трубы.
Работать с освещением намного проще. Ключевую роль здесь играют пустоты в плитах. Они остаются с этапа установки перекрытия. Данное решение привлекательно еще и тем, что оно не требует никакого штробления. Однако на защиту кабелей это не влияет. Достаточно пробить два отверстия: у стены и на месте расположения светильника. Для протягивания провода по трубам чаще всего используют специальные зонды, сделанные из жесткой проволоки.
Остается отметить случай, когда скрытая проводка монтируется через утеплитель в стенах. Предпочтительнее прокладывать через минеральную вату из-за индивидуальных особенностей материала: он легкий, превосходно сжимается и не требует никаких дополнительных работ. Многие предпочитают пенопласт, но в нем придется прорезать дополнительные каналы для труб.
Правила монтажа электрики
Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:
- выше плинтусов на 15-20 см;
- ниже потолка и балок на 20-30 см;
- от углов на расстоянии 10 см;
- в районе труб отопления, газовых труб с отступом от 50 см.
Это относится и к телевизионным кабелям.
Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.
Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.
Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.
В зависимости от условий прокладки используют провода марки:
- ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
- ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
- ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.
Правила безопасности
Перед тем как штробить стены под проводку в панельном доме, необходимо позаботиться о соблюдении правил безопасности, оградив органы дыхания, глаза, кожу рук от воздействия цементной пыли и кусков скалывающегося бетона. Понадобятся:
- защитные очки;
- респиратор;
- перчатки;
- наушники.
Для улучшения условий работы в перерывах между нарезками каналов в бетоне образующуюся цементную пыль удаляют при помощи мощного пылесоса, при наличии возможности помещение проветривают.
Штробление стен под скрытую проводку

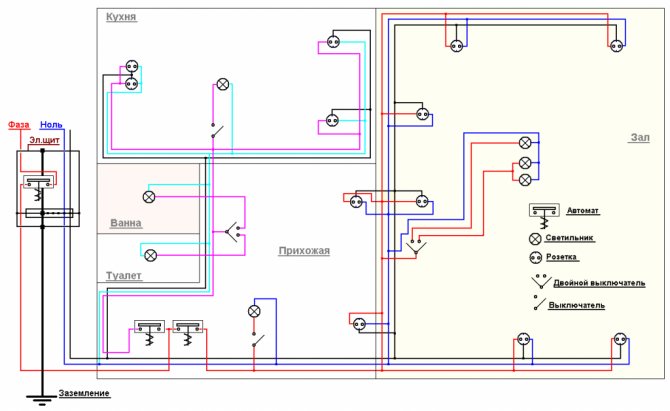

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.
Важно! Учтите, что, согласно правилам, несущие стены штробить и делать в них сквозные отверстия не допускается. Поэтому вся проводка должна проходить только под слоем штукатурки.
Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.
Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.
Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно достаточно глубины 20-25 мм.
Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.
Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.
-
Читайте также:
Как закрепить кабель в штробе

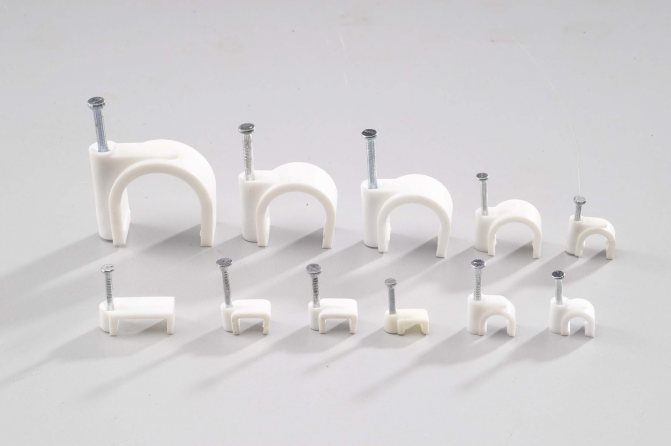

Перед оштукатуриванием все кабели должны быть прочно закреплены. Сделать это можно дюбель-скобами для которых в штробах заранее перфоратором сверлятся отверстия. Дюбели должны входить свободно, но вытащить их обратно сложнее, так как их хомуты расклиниваются.
По СНиП 3.05.06-85 расстояние между точками крепления пучков проводов делается не менее 0,5 м, одиночных кабелей – 0,9 м. При покрытии сухой штукатуркой — до 1,2 м. При поворотах трассы и в конечных точках они дополнительно закрепляются с обеих сторон изгибов.
Закрепить провод в штробе можно и обычной шпаклевкой. Чтобы он не провисал и не выпал пока смесь не застынет, его временно фиксируют кусочками гофры, вставляя их поперек канала как распорку. Подробнее об этом способе смотрите на видео:
Проводка в перегородках из гипсокартона: в гофре или можно без нее
Господин Странник. А почему вопрос спорный? Ваше ПУЭ, вроде бы требует сменяемость проводки. Правда, вы все на это требование забили почему-то.
Но оно, все же существует. Или нет?Простите, а в чем спорность ?Если плохо кое с чем,то конечно не сменяемая, а если с чем то дружишь, то сменяемая и по нормам для сменяемости, а не просто засунуть в трубу или гофру И Вы правы решать ТСПростите, а в чем спорность ?Если плохо кое с чем,то конечно не сменяемая, а если с чем то дружишь, то сменяемая и по нормам для сменяемости, а не просто засунуть в трубу или гофру И Вы правы решать ТСКроме ПУЭ есть еще и ТБ по пажарке.
Плюс проходы через профиль тоже надо чем то защищать. вопрос в том как будет реализовано заполнение между ГКЛ. Если мин. вата или пенопласт, то прокладывать в гофре (хотя видел системы из ПВХ труб), если будет засыпаться керамзитом, то можно без гофры. И главный вопрос ни как правильно, а как в проекте. За много лет ни разу не встречал заказчика, который был готов выложить деньги за монтаж по правилам.InvMan, Да собственно требований вообще никаких нет. Ложить проводочки можно как хочется. А можно и класть. Потом если чего шайтан-электрик придет, волосок из бородки вырвет и все заработает.
Чем замазать штробы
После укладки кабеля в штробы их замазывают раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.
Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:
- Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
- Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
- Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
- По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
- Шпателем проводят вдоль разводки, снимая излишки смеси.
Нужно ли использовать гофру при прокладке электрических кабелей и проводов?
Нужна ли гофра при прокладке кабеля или можно выполнить электропроводку без неё? Этот простой вопрос хотя и имеет достаточно твёрдый ответ в нормативной документации, в частности в ПУЭ (Правила Устройства Электроустановок), до сих пор вызывает бурю яростных споров, что зачастую вводит в заблуждение многих людей впервые столкнувшихся с заменой электропроводки. Более того, данную ситуацию подогревают, вроде бы, опытные электромонтажники, получающие за свою работу немалые деньги и зачастую, осознано или нет, навязывая своим заказчикам не всегда оправданный способ прокладки кабеля.
Фрезерование газобетона вместо штроб
Отличный способ проложить провода в стене — это устройство узких каналов с помощью цилиндрической насадки для фрезерования. Плюсы:
- Канал делается под толщину провода, например, ВВГнг. Не нужно дополнительно фиксировать провод в стене, достаточно просто вложить.
- Нет огромного количества пыли.
- Не нужно подключать шланг от пылесоса.
- Легкий инструмент обеспечивает мобильность: понадобится только шуруповерт с насадкой — фрезой.
Мнение эксперта
Сергей Шабловский
Штукатур
Отметим, что способ подойдет только под прокладывание одиночных проводов в газобетоне и других ячеистых блоках. Под гофру придется штробить.
Делается канал под провод очень просто.
- На стене намечаем линию под электрику.
- Фрезеруем на нужную глубину. Для провода под розетки 3*2,5 нужна фреза 8 мм, для провода под освещение 3*1,5 берем фрезу диаметром 6 мм.
- Закладываем провод.
- Штукатурим стены.
Как это делается показано на видео ниже.
Какие производители заслуживают доверия?
Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:
- DKC;
- IEK;
- EKF;
- KOPOS;
- ЭРА;
- Экопласт;
- РУВИНИЛ;
- NASHORN — пока в ассортименте только ПВХ гофра.
Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.
