Как сделать навес для машины из дерева своими руками

Построить гараж, а тем более обычный навес для автомобиля, не составляет особого труда, поскольку здесь не требуется специального строительного образования. Несмотря на это, придется поинтересоваться основными технологическими процессами, начертить, хотя бы на листке обычной бумаги схему (проект), а также рассчитать необходимое количество различных строительных материалов. Сооружение навеса для машины своими руками значительно экономит денежные средства. В данной статье рассматриваются варианты схемных решений всевозможных видов навесов, варианты применения различных строительных материалов, а также возможность постройки уникальных навесов.

Варианты навесов, защищающих машины от солнца и дождя

На дачных участках автонавесы чаще встречаются трех типов:

1. Пристройки к зданию. Осуществить своими руками постройку сможет даже начинающий строитель. Фиксируются к стене одной стороной, поэтому придется меньше вкапывать столбов.
2. Стационарные имеют не менее четырех опор, их конструкция разнообразная.
3. Мобильные тенты при необходимости легко перенести в другое место, свернуть, чтобы убрать на хранение.

Совет: для надежной защиты автомобиля следует построить навес с боковыми стенками.

Выбор постройки летнего гаража зависит от величины дачного участка, расположения дома. Второй вариант выгоднее, сооружение устанавливают у забора.

Тент

Одним из самых простых вариантов кровли настила является использование тента. Такой материал отличается легкостью, устойчивостью к неблагоприятным погодным условиям. При необходимости тент демонтируется. В этом случае навес обычно обустраивается только по прибытии хозяев на дачу. Если владельцы бывают здесь редко, то это эффективный способ защитить автомобиль без высоких трат. Перед отъездом тент просто снимается с каркаса.

Для изготовления такого навеса применяются полимерные материалы. Тент получается достаточно плотным и жестким, устойчивым к средней ветровой нагрузке. Материал монтируют на металлический каркас.

Можно выбрать любой дизайн тента, который будет хорошо сочетаться с основным строением и ландшафтным дизайном. При необходимости материал меняют, что не отнимает много времени и сил. Стандартный срок службы тента составляет 5 лет. Показатель зависит от условий, в которых используется тент, как часто его натягивают на каркас и демонтируют.

При помощи тента легко сделать навес, закрытый с 3-х или даже 4-х сторон. Он имеет вид палатки, поэтому надежно защищает автомобиль. Этого вполне достаточно, чтобы машина не покрывалась пылью и грязью, была закрыта от непогоды и палящего солнца.

Виды конфигурации крыши и их преимущества

Форму крыши определяет кровельный материал, размещение по отношению к строению. Наиболее распространенные кровельные формы изготовления навеса:

Фото, чертеж и схема крыши

1. Односкатная наклонная крыша – простой способ устройства стоянки машин на дачном участке. Она экономна, не требует особых навыков, профессионализма при строительстве, быстро возводится, устойчива к сильным ветрам.
2. Двускатная крыша (вальмовая) – более жесткая, имеет высокие ветрозащитные характеристики.
3. Арочная форма обладает повышенной жесткостью, очень стойкая. Создавая арочный навес, угол уклона необходимо сделать не выше 10 градусов. При обустройстве арочных систем не нужен монтаж желоба водостока.

Заключительный этап

Чтобы в темное время суток летом было комфортно – навес можно оборудовать лампой с защитным, водонепроницаемым корпусом. Для подключения пылесоса (чистить салон) на столб монтируют розетку с крышкой.

Боковые доски можно по периметру обнести сеткой или поликарбонатом. Либо сделать их с меньшими зазорами, чтобы осадки не попадали внутрь каркаса.

Последний штрих – обработка деревянных конструкций защитным составом. Цвет можно выбрать любой, от бесцветного, до темного, под орех.

Какая должна быть высота автомобильного навеса

Размеры навеса дачного участка зависят от величины машины. Она должна поместиться с расчетом открывания дверей, капота, багажника. Поэтому ширину делаем на несколько сантиметров больше.

Если вы решили сделать своими руками навес для автомобиля, учитывайте следующие параметры:

• высота – от 2,20 м до 2,5 м. При высоких сооружениях на автомобиль будут попадать осадки;
• минимальную высоту необходимо сделать не ниже 2 м.

При расчете размеров для двух машин берут расстояние между зеркалами заднего вида равными 0,5 м.

Техническая сторона вопроса

Опорные столбы на деревянные навесы для машины делаются из бруса 150*150, 100*100 мм, или оцилиндрованного бревна радиусом 150-200 мм. Для металлических конструкций подойдет круглая стальная труба диаметром 100 мм или профилированная с ребром 80*80 мм. Между опорными конструкциями расстояние 1,5-2,0 м, в некоторых случаях допускаются трехметровые пролеты, но такие варианты требуют сложных инженерных расчетов.

Навесы для машины из поликарбоната, фото проект стоянки на 2 автомобиля

Для прогонов — труба профилированная 40*80 мм, для больших навесов под машину – 80*80 мм, для мауэрлата 100*100 мм либо 150*150 мм, для обрешетки металлической – труба 40*40 мм, для стропильной системы из дерева – обрезная доска 100*40 мм.

Навес для машины из дерева, фото чертежа с размерами стоянки под один автомобиль

Размеры

Эргономичный размер навеса для среднего автомобиля 5*2,3 м, универсальными считаются габариты постройки – 6,6*3,6 м, подходят для микроавтобусов, внедорожников, кроссоверов. Чтобы навес на 2 машины был удобен, но в то же время не занимал дополнительное место на участке, оптимально остановиться на размере – 6,3*5,9 м.

Навесы для машины из поликарбоната, на фото консольная конструкция

Высота навеса напрямую зависит от высоты машины плюс верхний багажник с вещами. Слишком низкий будет неудобен при выходе из машины, поэтому целесообразно сделать высоту 1,9 – 2,2 м, если сделать постройку выше, то осадки будут попадать на площадку.

Строительство навеса для машины своими руками, чертежи стоянки, примыкающей к воротам

По стандартам, размеры навеса под машину должны быть на 1 м больше автомобиля в длину и на 1-2 м в ширину. Навес на две машины по ширине просчитывается так: сумма ширин двух машин + по 1 м с каждой внешней стороны + 0,8 м между автомобилями.

Как сделать навес под машину своими руками, фото-идея простой конструкции под фермой Полонсо

Для самостоятельной постройки готовые проекты с размерами и рекомендациями можно скачать в Интернете. Мы предложили несколько практичных вариантов, как сделать навес для автомобиля своими руками. Если вам не подходит готовый проект можно самому выполнить чертежи на основе уже готового, изменив размеры.

Основные несущие элементы для деревянного навеса под машину

Особенности размещения навесов на даче и возле дома

Перед тем как делать своими руками постройку, обязательно проведите кропотливую работу по созданию схемы. Предусмотрите удобство проезда к летнему гаражу, из чего выполнены столбы, какой кровельный материал будет использоваться. Составьте чертеж с размерами ширины, длины постройки. При желании купите готовые проекты.

Строительство автонавеса из дерева своими руками

Любой процесс строительства включает несколько этапов. Во время сооружения конструкции для автомобиля потребуется сделать следующее:

• выбрать подходящее место для постройки;
• залить фундамент;
• установки каркас;
• провести кровельные работы;

Выбор места для постройки

Перед началом возведения навеса на даче нужно определиться, будет ли это самостоятельное строение либо пристройка к уже имеющемуся. Лучшим местом для постройки является территория перед въездом. Там же можно хранить инвентарь во время работы. Кроме того, желательно строить навес на возвышении. Тогда под ним не будут скапливаться лужи.

Фундамент

Основа для конструкции должна выдерживать всю нагрузку каркаса и крыши. Существует два варианта заливки фундамента. Можно использовать свайно-винтовую конструкцию, которая сделает готовое строение устойчивым.

Альтернатива – выкопать небольшие ямки, вставить сваи и забетонировать. Лучшим диаметром для несущих свай является показатель 120-150 миллиметров. Глубина закапывания – не менее 100 сантиметров. Во время закапывания стоит проверить строительным метром, ровно ли они закреплены.

Возведение каркаса

После установки вертикальных свай по всей длине конструкции монтируют продольные балки. При этом необходимо контролировать угол крепления. Продольные балки, которые закрепляются на противоположной стороне крыши, устанавливаются только после проверки уровня наклона. Не желательно, чтобы угол наклона превышал показатель в 3 градуса.

После этого нужно заложить стропила, таким образом, чтобы на них можно было устанавливать крышу. Стоит оставлять между досками стропил расстояние не менее 60 сантиметров. К опорным балкам такие доски прикручиваются шурупами. При наличии в плане желоба для стекания воды, от последнего стропила нужно отрезать около 10 сантиметров.

Монтаж кровли

Финальный этап возведения – укладка кровельного материала. Для крыши можно использовать шифер, черепицу, дерево, стеклоизол либо поликарбонат. Однако, при использовании досок, крыша может подтекать, так что необходимо будет покрыть её слоем материала, защищающего от гниения.

При использовании шифера либо поликарбоната таких проблем не возникнет. Крепятся листы от нижней части к верхней, таким образом, чтобы каждый следующий лист перекрывал стык с предыдущим.

На двускатной крыше сверху конструкции закрепите козырек, защищающий от попадания влаги внутрь. После прокладки желоба стоит направить трубу вертикально вниз. Вокруг фундамента, на небольшом расстоянии, стоит выкопать небольших размеров траншеи, служащие для отвода излишков воды. Во избежание неудобств можно накрыть их жесткой сеткой.

Особенности опорной конструкции

При строительстве навеса стационарного типа устанавливаем не менее 4 стоек, которые впоследствии состыковываем друг с другом. Перед установкой опор определяемся с конструкциями. Опоры устанавливаем с шагом не более 1,5 метра. Размеры заранее просчитываем, проставляем на чертеже.

Каменная, бетонная, кирпичная

Массивные столбы не требуют постоянного ухода. Но при установке тяжелых опор, возможно, потребуется применение тяжёлой техники. Построить навес из кирпича, бетона или камня своими руками сложнее, чем из дерева или металла.

Схема кирпичного навеса с размерами

Конструкции с массивными столбами, обитыми по бокам сайдингом или вагонкой, выглядят солидно, долго служат. Их строительство стоит немного меньше, чем возведение полноценного гаража.

Металлическая

Сделать навес для машины своими руками из металлических труб ᴓ 80 мм – правильное решение создания опор. Углубления делаем буром. Металл боится коррозии, поэтому нужно покупать материал с защитой от сырости.

Фотосхема металлического навеса

Вставляем опоры, заливаем ямы бетонным раствором. Стойки соединяем поперечинами. Если вы решили сделать навес из металла, следует воспользоваться сварочным аппаратом.

Деревянный автонавес

Деревянный навес прост в изготовлении. Деревянные столбы вставляют в заранее вырытые ямки. Дерево боится сырости, поэтому при установке опор деревянный навес обработайте антисептиками.

Деревянный навес для авто, схема

Просмолите нижние части столбов, которые будут закапывать в землю. Принятые меры увеличат срок эксплуатации.

Подготовительные работы: разработка чертежа

Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли. Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж. Если вы решите построить конструкцию в низине, то собирающаяся вода «заставит» вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.

Выбор места для строительства навеса — очень важный этап работы

Также важно сделать предварительный чертёж навеса из металлического профиля. Кроме расположения стоек, необходимо учесть сечение профильных труб. Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60×60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80×80 мм.

Предварительный чертеж навеса из профильной трубы необходим для расчёта материала

Список необходимых инструментов

Для изготовления металлического навеса вам понадобится определённый набор инструментов:

• строительный уровень;
• штыковая лопата;
• аппарат для сварки;
• рулетка;
• правило (уровень);
• дрель;
• болгарка;
• перфоратор;
• болты и шайбы;
• профильные металлические трубы;
• шурупы для кровли со специальными прокладками;
• строительный уголок;
• поликарбонат, профнастил или шифер;
• цемент, песок, средний гравий;
• фланец.

Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

1. Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80×80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.

Опоры для навеса из профильной трубы должны быть крепкими

Основной метод соединения металлических деталей — сварка

Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений

Односкатный навес представляет собой самую простую конструкцию

Схемы и чертежи навесов

Мы собрали лучшие конструкции по навесам для постройки на даче или во дворе частного дома. Обратите внимания, что размеры на чертежах могут отличаться и обозначаться в миллиметрах или сантиметров.

Схема арочного навеса для авто

Схема навеса для авто из металла и поликарбоната

Металлочерепица

Этот материал изготавливается из листового металла. Он имеет средний вес, поэтому лучше делать фундамент капитальный. Металлочерепицу нередко выбирают, если по задумке навес пристроен к дому, кровля которого изготовлена из такого же материала. Каркас строят тоже из металла. В итоге получается навес, закрытый с одной стороны стеной здания или хозяйственной постройки.

Металлочерепица хорошо переносит механические повреждения и удары, покрыта защитным слоем. Материал смотрится красиво, сочетается с разными стилями фасада.

Как сделать навес из поликарбоната

При выборе кровельного материала укрытия следует обратить внимание на поликарбонат, он является лучшим для изготовления навеса. Поликарбонатное покрытие превосходно смотрится, имеет множество преимуществ:

• долговечен;
• прост в монтаже;
• имеет богатую палитру оттенков;
• обладает повышенной гибкостью;
• выдерживает значительные удары;
• формы и размеры навеса могут быть любой конфигурации;
• невысокая цена.

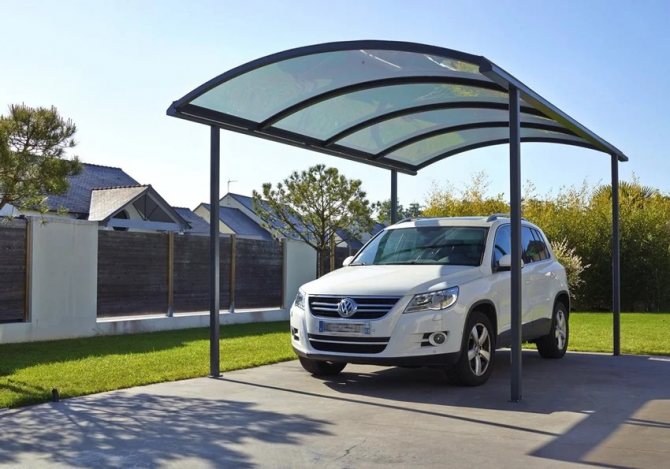

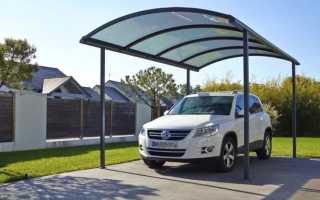

Фото навеса для авто

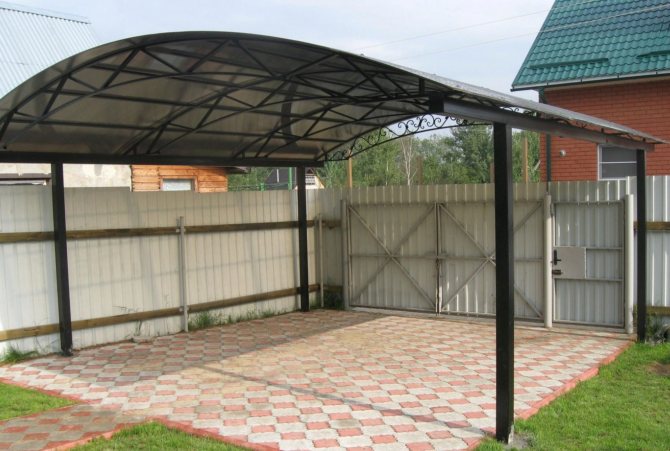

Фото навеса для авто Арочный самодельный навес с ширмами-стенами из листов поликарбоната защитит машину от атмосферных осадков.

Цвет и качество поликарбоната

Сотовые панели из поликарбоната выпускаются различной степени прозрачности и расцветок. Зеленый отлично сочетается с природным ландшафтом. Пристройку лучше сделать одного цвета с домом. В любом случае выбор зависит от вкусовых предпочтений хозяина. Продукция проверенных брендов не принесет неприятных сюрпризов, их производители дорожат репутацией и придерживаются строгих стандартов.

Выбор поликарбонатных панелей

Навес из матовых панелей защитит автомобиль от вредного воздействия ультрафиолета, осадков. Поликарбонат выпускается двух видов: монолитный и ячеистый. Второй вариант легкий, пластичный, рассеивает свет. Монолитный имеет высокое качество, но тяжелый, дорого стоит.

Для постройки навеса потребуются листы:

• кровельные толщиной 16 мм;
• для вертикальных поверхностей материал толщиной – 10 мм.

Совет: торцы сотового поликарбоната закройте перфолентой, иначе через год они заплесневеют, загрязнятся, придут в негодность.

Инструкция постройки поликарбонатного навеса

Устанавливаем навес шаг за шагом:

• делаем схему и чертеж;
• готовим площадку;
• устанавливаем опоры. Копаем ямки глубиной от 50 до 150 см. Устанавливаем строго вертикально стойки. Проверяем уровнем. Когда будете закапывать опоры, засыпьте ямы щебнем, закрепите бетонным раствором. Выдерживайте не менее трех суток;
• стойки соединяем балками;
• устанавливаем каркас, на который должна приходиться нагрузка от снега зимой;
• проводим монтаж водостока;
• приступаем к монтажу. Листы укладываем фабричной пленкой наружу. Панели разрезаем в соответствии с проектом. Соединяем специальными профилями. Сотовые листы поликарбоната фиксируем термошайбами с резинками для изоляции отверстий. Края поликарбоната закрываем торцевой лентой, защищающей соты внутри;
• снимаем защитную пленку;
• верхние торцы панелей поликарбоната закрываем алюминиевой лентой.

Совет! Небольшой запас диаметра отверстий предупредит растрескивание мест крепления.

Монолитный поликарбонат плохо поддается сверлению, его крепят полимерной замазкой.

Советы по уходу за навесом из поликарбоната

Это самоочищающийся материал, моют по мере загрязнения, используя мягкие тряпки и мыльный раствор. Возможно, потребуется губка или щетка с нежной щетиной для очистки въевшейся грязи. Допускается мытье из шланга. Нельзя чистить в жаркую, солнечную погоду. Опавшие листья сметают мягкой метелкой. От снега удобнее очищать поверхности двускатной наклонной крыши.

Выбор кровельного покрытия: акцент на стиль!

Теперь с конструкцией все более или менее понятно, и можно переходить к крыше. Для обустройства дачного навеса для авто подходит практически любой кровельный материал, если только он достаточно легкий и не станет слишком давить на опоры (как керамическая черепица, к примеру).

Отлично подходит для этой цели тонкая металлическая кровля или мягкая битумная черепица. Но безупречно вписывается в окружающий ландшафтный дизайн именно поликарбонат, цветной или прозрачный – не важно.

Важно то, что он мягко рассеивает свет, и с автомобилем будет комфортно возиться и в дождь, и в жаркий полдень:

Если вы остановили свой выбор именно на таком варианте, тогда готовьтесь к тому, что работы будет много, но прочность и долговечность всей конструкции того определенно стоит.

Даже небольшой навес прямо перед входом в дачный домик выглядит ярко, стильно и довольно практично:

К слову, поликарбонат – настолько легкий материал, что позволяет строить под него даже настолько тонкий каркас:

Если же вам хочется чего-то необычного, или вы пока не готовы приобрести тот же поликарбонат, тогда воспользуйтесь советами умелых дачников. Представляли ли вы себе когда-либо, что навес можно соорудить в буквальном смысле из пластиковых бутылок? Дачные поделки – да, мелкие атрибуты для сада, да, но – целую постройку?!

Как оказалось — еще как можно, смотрите, что из этого получается:

Для этой затеи вам нужны будут только прозрачные пластиковые бутылки, вода, краска разного цвета (можно обычную гуашь), деревянные стойки и прочная веревка.

Сама инструкция монтажа до гениальности проста:

• Шаг 1. Сначала подготовьте бутылки: налейте на дно каждой немного воды, подкрасьте в нужный цвет и по желанию заполните декоративными украшения.
• Шаг 2. Далее проделайте в крышках пластиковых бутылок отверстия и проденьте сквозь них веревки. Завяжите их с внутренней стороны, сделав узелок.
• Шаг 3. Постройте из деревянных планок ровную горизонтальную раму.
• Шаг 4. По периметру рамы набейте гвозди и натяните сетку из веревок.
• Шаг 5. К этой сетке привяжите пластиковые бутылки так, чтобы они оказались притиснутыми достаточно плотно друг к другу.

Что интересно, подобное легко провернуть с готовой перголой, и при этом не нужно будет строить отдельный каркас. А сама крыша недолговечна, конечно, ведь пластик начинает разрушаться уже в первые 5 лет под прямыми солнечными лучами. Но почему бы не соорудить через пару лет новую «крышу»? Тем более, что весь процесс занимает от силы пару часов.

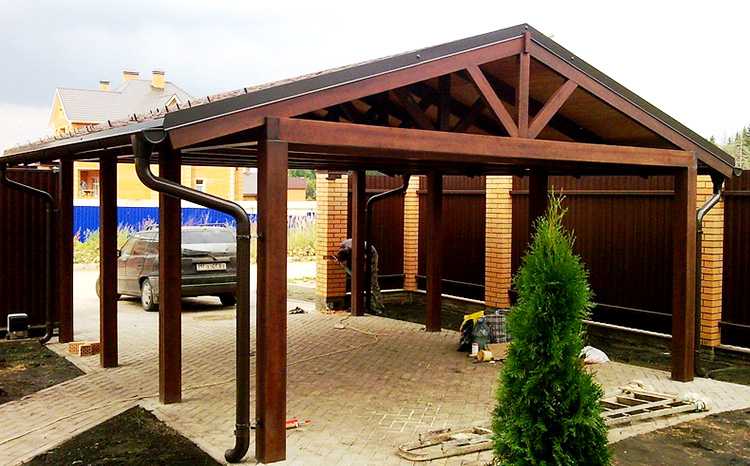

Как построить деревянный навес для авто

Строительство деревянного навеса для автомобиля своими руками начинается с закладки основания из прочных элементов. После установки опор прибиваем поперечные отрезные доски. На опоры укладываем стропила и делаем в них углубления по шаблону. Отступив на 10 см, укладываем на балку крайнее стропило. Дощатые фермы без проблем перекрывают длинный пролет. Их собирают на земле, затем поднимают, монтируют на опорных конструкциях. Это сокращает время строительства. После окончания работ по устройству крыши выполняем монтажа желоба водостока. Обиваем фронтоны вагонкой.

Деревянный кровельный материал обрабатываем водозащитной смесью и противопожарной пропиткой. Закрепляем доски на каркасе оцинкованными саморезами. На это традиционное укрытие раньше сверху стелили рубероид, в последнее время укладывают металлочерепицу или ондулин.

Список полезных функций

Первое и самое главное достоинство навеса – защита авто от пагубного воздействия окружающей среды. Второй плюс чисто бытовой – владельцу, несомненно, гораздо приятнее садится (выходить) в дождь под укрытием, чем бежать быстро и залезать с мокрыми ногами, одеждой в салон.

Несмотря на то, что специалисты утверждают – «машина в гараже гниет быстрее», влияние атмосферных явлений на кузов не менее худший вариант.

Навес защищает автомобиль от:

• Дождя, снега. Металлические детали быстрее подвергаются коррозии, а при плохой герметичности вода попадает в салон.
• Града. Крупные градины способны пробить кузов, побить стекла.
• Грязи. Пыль, птичий помет.
• Солнечных лучей. Солнце, особенно жарким летом, способствует выгоранию обивки на сидениях внутри салона и портит покрышки.

Немаловажно и то, что садится или выходить из машины в дождь или снег под навесом гораздо приятнее, чем под открытым небом. Зимой водитель избавляет себя от обязанностей чистить машину от снега, расчищать вокруг нее сугробы после снегопада.

Самодельный навес для машины из металла

К трубам приваривают поперечины. Металлический кровельный материал выпускается из стали, меди, алюминия. Наиболее популярна металлочерепица, оцинкованные материалы, профлисты с полимерным покрытием. Фермы крыши – специальный каркас, соединяем с помощью сварки. Конструкции состоят из основы, укрепляющих стоек, усиливающих раскосов. Правильно сваренные фермы выдерживают большие нагрузки. Расчет зависит от общих размеров постройки, обычно устанавливают фермы с шагом 1 м.

Чем выложить площадку

Самый простой и недорогой способ сделать площадку под автонавесом — засыпать ее гравием. Для этого надо будет снять дерн, вкопать бордюр, насыпать щебень и хорошо его утрамбовать с использованием трамбовочных платформ. Тогда площадка будет жесткой и колеи не образуются.

Утрамбованный щебень — хорошее покрытие для машинной стоянки

Более популярны в последнее время площадки, вымощенные тротуарной плиткой или брусчаткой. Они имеют более привлекательный вид, но их устройство обходится дороже. Подготовка начинается также: сначала снимается грунт. Но котлован делают глубиной порядка 20-25 см. На дно насыпают щебень, который тоже хорошо трамбуют. Затем на щебень желательно расстелить слой геотекстиля. Это нетканый материал, который не даст просыпаться песку, который будет насыпан сверху, и смешаться с гравием. Также геотекстиль равномернее перераспределяет нагрузку, не давая основанию просесть под колесами авто (его применяют при строительстве дорог). На него уже насыпают слой песка, который тоже утрамбовывают. В песок укладывают тротуарную плитку, клинкерный кирпич, булыжник и другие подобные материалы.

Покрытие из тротуарной плитки

В середине по затратам находится площадка из бетона. Основание подготавливают тоже из утрамбованного щебня. На него на расстоянии в 1 м укладывают деревянные планки, которые выставляют в уровень или с небольшим уклоном для стока воды. Эти планки служат маяками при заливке, а затем играют роль демпферных швов, компенсируя температурное расширение бетона. При таком строении трещины появляются реже.

Между планками укладывают металлическую сетку из оцинкованной проволоки. Можно, конечно, нержавеющую, но она дорогая. Толщина проволоки 3-4 мм, ячейка 10*10 см. Сверху заливают бетоном не ниже М 250. Толщина слоя бетона — 7-10 см.

Бетонная площадка под навесом для авто
