Каркасная пристройка к срубу: как правильно сделать

Постройки

Дата публикации: 19.12.2019

48224

• Для чего это нужно?
• Технология и пошаговая инструкция
• Утепление нового помещения
• Если вы решили пристроить баню
• Крыша для нового помещения
• Новому помещению – новый пол
• Внутреннее утепление

Если в плане вашего дома не предусмотрена дополнительная комната, гараж или другое помещение, потребность в котором вы испытываете, вам необходима каркасная пристройка. Проще всего сделать пристройку к деревянному дому. Вам необязательно нанимать специалистов, так как, имея хоть какой-то строительный опыт, вы можете все работы провести своими руками.

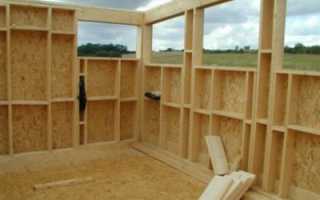

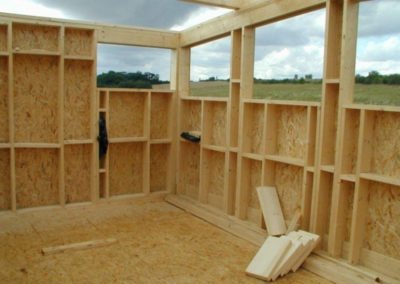

Каркасная жилая пристройка к дому

Как сделать каркасную пристройку к кирпичному или деревянному дому?

Для строительства своими руками понадобится кое-какой набор инструментов. Ниже на рисунке представлен типовой вариант такого набора.

Необходимые инструменты для строительства дома

Также желательно присутствие минимум одного помощника, так как ряд работ невозможно произвести в одиночку, да и работать с кем-то всегда веселее.

Сопряжение с основным домом

Сопряжение каркасной пристройки с основным домом Вне зависимости от качества фундамента из-за разницы в величине нагрузки, которую оказывают на грунт коттедж и пристройка, всё равно остаётся вероятность того, что со временем произойдут подвижки их относительно друг друга. По этой причине специалисты крайне не рекомендуют жёсткий тип примыкания пристройки к старому дому, целесообразнее использовать примыкание, схожее по принципу на соединение типа «паз-гребень». Для его устройства на стену капитального строения нужно закрепить два бруса, а между ними установить вертикальный брус, являющийся элементом каркасной стены пристройки. Такой тип примыкания обеспечит нивелирование взаимных подвижек. Конечно, можно использовать вместо дерева металлический каркас, тогда все закладные элементы также будут металлические. Либо необходимо использовать шарнирную связь на болтах.

Однако сопряжение пристройки не ограничивается одними лишь стенами, две кровли тоже важно правильно соединить. Для этого стропила одним концом нужно состыковать с верхней обвязкой каркаса, а другим — скрепить со стропильной системой кровли старого дома. Обрешётка же под крышу монтируется таким образом, чтобы стык старой и новой кровли оказался между элементами обрешётки.

В качестве кровельного материала необходимо использовать только тот, который обладает некоторой степенью гибкости, например, мягкая черепица или профнастил с высотой волны не более 10 мм. А вот шифер или керамическая черепица для этих целей уже не подойдут.

Создание проекта строительства

В случае, когда на участке есть большая площадь, то проблем со строительством пристройки не будет, даже если выполнение всех работ планируется делать своими руками. Чтобы не ошибиться с требуемой площадью пристроя, обязательно нужно составить тщательный план.

Сперва спроектируйте пристройку в программе или на листе бумаге, просчитайте затраты

Отметим несколько основных советов, которые требуется учесть при планировании:

1. Точно определить назначение пристройки. Это не обязательно будет жилая площадь, вполне вероятно, что человеку нужна веранда, гараж или просто отдельное место вроде личного кабинета-мастерской. От этого выбора напрямую будет зависеть все последующие нюансы строительных работ: объем материалов, площадь, число проемов и многое другое.
2. Ещё одним обстоятельством можно назвать наличие коммуникаций в проектированной стройке.
3. Помимо числа материалов нужно также знать их вид. Таким образом, можно будет рассчитать стоимость будущего строительства и позаботиться о качестве, которое влияет на период службы.

Таким образом, пристрой из бруса, нуждается в фундаменте, соответствующей тому, который имеется под основным сооружением. В случае, если дом был возведен собственноручно, то хозяин здания точно знает, какая там основа. Следовательно, сделать подобный не будет особенно трудно.

Определитесь с типом фундамента

Основные нюансы, которые требуется знать:

• размер фундамента и глубина кладки основы;
• материал и правильное решение.

В итоге необходимо будет привязать возводимый фундамент к существующему. После этого этапа можно возводить стены. Когда у хозяина дома нет никаких сведений о фундаменте, то проводятся исследования, помогающие выбрать материал и монтаж. Залив фундамент, нужно выждать срок около 30 дней, чтобы он отвердел и стад прочным. Индивидуальное внимание следует уделить местам соединения только сделанного основания к старому.

Свайный фундамент можно делать даже в зимний период

Можно сделать свайный элемент, его установка не связывается с уже построенными.

Пошаговая инструкция

Монтаж фундамента

Схема армирования ленточного фундамента

Конечно, наиболее предпочтительный вариант – это общее основание, заложенное ещё на этапе строительства первого дома, однако, так далеко из наших соотечественников мало кто заглядывает, что, впрочем, по-житейски вполне понятно и объяснимо. При закладке нового фундамента необходимо обеспечить максимальную идентичность не только по форме, но и по глубине залегания обеих конструкций.

Схема устройства пола каркасного дома

Если добиться полноценной монолитности невозможно, то между двумя фундаментами нужно оставить так называемый деформационный шов, чтобы при подвижках грунта по весне на стенах пристройки и в самом основании не образовались трещины.

Монтаж обвязочного бруса

Обвязка — второй этап возведения пристройки. Толщина стен каркасников обычно равняется 20 см. В пристройках же редко размещают жилые комнаты, что позволяет сократить толщину стены до 10 см. Поэтому диаметр бруса для обвязки и сечение вертикальных стоек тоже будет составлять 10 см.

Монтаж обвязочного бруса

Ниже на рисунке представлена возможная схема монтажа нижней обвязки пристройки:

Монтаж каркаса

Шаг между вертикальными стойками рекомендуется делать в 60 см, тогда при укладке плит минерального утеплителя не возникнет никаких трудностей. Соответственно, и расстояние между лагами пола и стропилами тоже нужно принять за 60 см.

Монтаж верхней обвязки и установка балок перекрытия

Обшивка и утепление потолка

Потолок, как и стены внутри, лучше всего обшить вагонкой. Это наиболее благоприятный с ценовой и эстетической точек зрения вариант. Сосновая евровагонка прослужит как минимум 30 лет, а при должном уходе и того больше. Для утепления потолка в целях экономии можно использовать керамзит, насыпав его сверху слоем в 10–12 см.

Сборка стропильной системы

Обшивка кровли

Столбчатый фундамент

Идеальный вариант для легкой летней веранды – требует меньше трудозатрат и материалов, но тяжелые конструкции не выдержит!

Статья по теме:

Как происходит прочистка канализации промышленного масштаба на заводах и предприятиях

Столбчатый фундамент

Для возведения подойдут бетон, кирпичи, бутовый камень. Можно также комбинировать материалы по мере необходимости. Столбики располагаются на расстоянии не более 0,6 метра друг от друга, в глубину – до границы промерзания грунта.

Этапы работ:

• ямы под столбики делаются в виде квадратов со стороной 0,5 метра. Дно усыпается песком, трамбуется;
• далее в ямы заливается бетон и оставляется до полного высыхания;
• следующий шаг – возведение столбиков из кирпичей. Применение уровней поможет сделать кладку вертикальной и ровной;
• чтобы сделать опору из бетона, надо следовать инструкциям к созданию ленточного фундамента. Также делается опалубка, изнутри выстилается гидроизоляцией, устанавливается арматура и заливается бетон;
• высохшая поверхность бетона выстилается сначала гидроизоляцией, затем рубероидом, отлично предохраняющим древесину от проникновения влаги;
• смесью грунта и щебня засыпают все оставшиеся пустоты, тщательно трамбуют.

Важно! При расчете высоты фундамента учитывайте, что расстояние от чистового пола до земли должно составлять не менее 0,3 метра.

Стеновой «пирог»: характеристики

Если рассматривать слои стенового «пирога» изнутри каркасной пристройки, то они должны идти в таком порядке:

1. Внутренняя обшивка,

2. Воздушный зазор (10–20 мм),

3. Пароизоляция,

4. Слой утеплителя,

5. Ветроизоляция,

6. Внешняя отделка.

В качестве ветровой защиты можно использовать традиционный рубероид или пергамин.

Пол: дерево или бетон

Решать, каким будет пол пристройки, надо до возведения фундамента. Если на ленточный можно настелить и дерево, и бетон, то для столбчатого подходит только первый вариант.

Статья по теме:

Укладка плитки в доме своими руками

Разберемся с особенностями обеих технологий:

• дерево. Балки укладывают на основание, затем укладывают гидроизоляцию и делают перекрытие. После идут лаги, слой утеплителя и финал – само напольное покрытие;
• бетон. В границах фундамента делают яму глубиной 0,3 – 0,4 метра, выстилают дно песком, а затем керамзитом. Можно использовать щебень, но керамзит дает дополнительное утепление. Далее устанавливается арматура и заливается цемент. После его высыхания можно укладывать чистовой пол (деревянный, плиточный).

Важно! Дерево – натуральный материал. Его надо защищать от вредителей и негативного воздействия окружающей среды. С этой задачей отлично справляется антисептик.

Особенности утепления

Особенности утепления Утепление пристроя – один из важнейших факторов комфортного пребывания в нём в дальнейшем. По сути, все нюансы, касающиеся утепления каркасного пристроя полностью совпадают с особенностями утепления полноценных домов, построенных с использованием каркасной технологии. Для утепления можно применять самые разные материалы как традиционные, так и более современные: эковату, древесные опилки, базальтовые минеральные плиты, экструдированный пенополистирол и многое другое. С точки зрения скорости и простоты монтажных работ оптимальным выступает все же, пожалуй, минеральный плитный утеплитель. Такой утеплитель надо плотно укладывать между каркасными стойками в несколько слоёв, но без перегибов и пережимов, которые со временем могут привести к образованию «мостиков холода». Важной особенностью в ходе работ выступает необходимость смещения стыков между плитами относительно друг друга в соседних слоях. Этот принцип должен соблюдаться не только при утеплении стен, но также потолка и пола.

Возможные ошибки

Достраивать и перепланировать уже существующее сооружение всегда сложнее строительства «с нуля», поэтому стоит ещё раз обратить внимание на возможные ошибки в процессе возведения каркасной пристройки.

Первая и главная заключается в том, что многие неопытные строители надеются на заводскую обработку всех пиломатериалов. Однако это неправильно, все элементы каркаса перед сборкой нужно хорошо просушить и обработать огнебиозащитными пропитками. Оконные рамы и двери нужно устанавливать строго по уровню и закреплять их на уже установленные вертикальные стойки, то есть размеры всех проёмов необходимо прос

Как узаконить пристройку к дому?

При обращении в судебные инстанции понадобится целый набор всевозможных документов, среди которых наиболее важными являются следующие:

• Свидетельство о праве собственности на земельный участок;
• Свидетельство о праве собственности на жилой дом (дачу);
• Справка из БТИ;
• Разрешение из организации ЖКХ;
• Выписка из домовой книги о количестве зарегистрированных граждан в жилом доме;
• План каркасной пристройки;
• Проект дома;
• Контрольная съёмка пристройки в масштабе 1:500;
• Согласие соседей, если пристройка граничит с их участком;
• Акт эпидемиологической службы.

В некоторых случаях могут понадобиться фото участка, жилого помещения и пристройки к нему.

К составлению искового заявления нужно отнестись со всей ответственностью, так как процесс может быть проигран из-за допущенных в нём ошибок. В большинстве судов предоставят форму обращения и помогут с её заполнением.

После подачи иска, нужно ждать ответа, который должен быть отправлен по почте. Чтобы удостовериться, что заявление принято, через 10 рабочих дней можно перезвонить и уточнить информацию. Следует иметь в виду, что у судей есть только 2 законных повода в отклонении приёма иска: наличие судебного решения по поводу узаконивания данной постройки или неправильно составленный исковой документ. Во втором варианте надо подать повторное заявление.

Ответчиком во время судебного заседания станет муниципалитет, а собственник дома, к которому сделан пристрой, соответственно, будет являться истцом. При принятии судом решения в пользу истца ему потребуется получить в Росрегистрации платёжную квитанцию для уплаты госпошлины и внести платёж, после чего собственнику будут выданы все необходимые документы, узаконивающие самовольную постройку.

Что касается других денежных расходов, то примерно 10 000 рублей уйдёт на сбор всей необходимой информации (консультации у юристов и т. п.), цена госпошлины в настоящее время составляет 500 рублей, 20 000 рублей стоит запись в Градостроительном кадастре, ещё около 60 000 рублей потребуют специалисты за судебную строительно-техническую экспертизу. Таким образом, помимо прямых расходов на строительство понадобится около 100 000 рублей на все бюрократические проволочки.

Веранда

Простое строение, которое строится как защита парадного входа в сооружение от дождя и ветра, а также используется в летнее время года.

Пристройка к дому может быть в виде веранды

Она может быть закрытой или открытой. Эта постройка не нуждается в особенном утеплении, однако проведение гидроизоляции в любом случае является обязательным.
