Подключение трехфазной розетки: 4 контакта, схема, по цветам

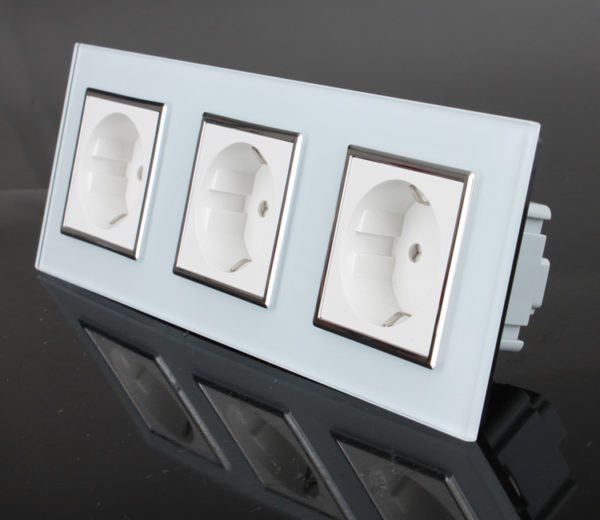

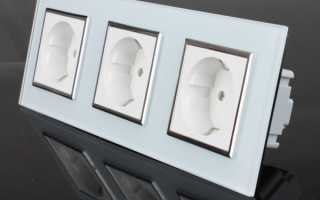

Зачем устанавливать тройные розетки

Подключение тройной розетки требуется чаще всего людям, которые не планируют в ближайшее время проведение ремонта, но хотят больше удобств для пользования электроникой и электрической техникой. Подсоединение такого устройства имеет преимущества и недостатки.

Достоинства:

• низкая себестоимость;
• безопасность и надежность креплений;
• отсутствие необходимости прокладки дополнительных проводов;
• возможность быстро улучшить функциональность электрической сети в квартире;
• возможность осуществить ремонт легко и быстро в случае возникновения неисправностей;
• простота монтажа тройной розетки и ее использования.

В то же время необходимо быть готовым и к недостаткам:

• есть необходимость сверления подрозетников на три модуля;
• потребуется использование дополнительных приборов (в частности, перфоратора);
• во время работы может образоваться много пыли и грязи.

Установка тройной розетки может значительно улучшить функциональность проводки в помещении, не требуя при этом дополнительных затрат на кабели и места в нем.

Как подключить розетку с заземлением

В частных строениях и квартирах новой застройки, электропроводка которых выполнена с использованием трехжильной проводки, проблема заземления, как правило, решается легко. Но как подключить розетку с заземлением в домах старой застройки, известно не всем.

В таких домах электропроводка выполнена в виде двухпроводной линии, из-за этого задача несколько усложняется. Для её решения вам потребуется провести ряд дополнительных действий. Операции эти сводятся обычно к организации ещё одной (заземляющей) жилы, протянутой от квартирного щитка до заземлённого подъездного электрического щита.

Варианты заземления

Монтаж заземляющего кабеля

При проведении электромонтажных работ, позволяющих без проблем подключать в сеть розетку с заземлением, возможны следующие варианты:

• Электрический щиток Прокладка дополнительной шины, выполненной из медной проволоки определённого диаметра и протянутой из помещения до подъездного распределительного щитка со свободными заземляющими клеммами.
• Обустройство так называемого «зануления», суть которого состоит в подключении заземляющего контакта розетки к «нулевому» проводу. Специалисты-электрики считают такой способ подключения более предпочтительным, поскольку в этом случае появляется возможность использования в линии устройств защитного отключения.

Изоляция подводимых в квартиру проводов для удобства подключения выполнена разным цветом. Провод заземления в соответствии со стандартом имеет изоляцию смешанного желто-зеленого цвета, в то время как фазный провод выполняется обычно в коричневой или красной оболочке. «Нулевой» же провод в большинстве случаев выполняется в синей или голубой изоляции.

При наличии в квартире распределительных коробок подключение может быть выполнено напрямую к ним (при наличии третьей заземляющей жилы, конечно).

Порядок подключения

Виды розеток

Непосредственно перед тем, как подключить двойную розетку с заземлением, вам придётся выполнить следующие подготовительные операции:

• зачистить концы проводов, подводящих электропитание к розетке;
• удалить с монтируемого изделия декоративную крышку;
• ослабить крепёжные болты на клеммах, к которым впоследствии будут подключаться жилы электропроводки.

Подключение к распределительному щитку

Дальнейшие манипуляции, связанные с подключением розетки, сводятся, как правило, к следующим операциям:

1. Концы проводов, выведенные из пластмассовой посадочной коробки, подводятся к контактам и заправляются в соответствующие клеммные отверстия. Фазный и нулевой провода вы можете подключать без учёта их функционального назначения (т.е. их можно менять местами). В отличие от них заземляющий проводник должен подключаться к клеммнику со специальным обозначением, представляющим собой символ заземления.
2. После подключения проводов корпус розетки без крышки крепится саморезами к монтажной пластиковой коробке (подрозетнику); при этом питающие провода аккуратно заправляются в его корпус.
3. Розеточные изделия старого образца оснащены специальными лапками, которые позволяют фиксировать его корпус путём затягивания винтов.
4. После закрепления розетки в подрозетнике следует ещё раз проверить затяжку болтов на клеммниках и только затем установить на место декоративную крышку.

Основные разновидности

Заводская розетка представляет собой устройство, обеспечивающее безопасное замыкание контактов для бесперебойной подачи электропитания в электрические приборы. Внутри нее расположены клеммы с прикрепленными к ним пружинами и контакты. Снаружи конструкция розетки представляет собой пластмассовую коробку (корпус) с рабочей частью.

Существует два основных вида розеток:

1. Розетка С5. Стандартная советская конструкция с квадратным корпусом и круглым вырезом под вилку. Такие розетки не имеют заземления и подходят для большинства электроприборов старого образца, но рассчитаны на обычные 220 В.
2. Розетка С6 (евро). Выдерживает большую силу тока, чем С5, и подходит для подключения приборов с евро-вилками и разъемами. Имеет заземление. Более безопасна, чем первый вариант, надежно закрепляется на стене.

С течением времени необходимость повышения функциональности розеток увеличивается, особенно если речь идет об электроприборах на кухне. По модификации розетки сегодня можно поделить на следующие разновидности:

• внутренние для скрытой проводки;
• наружные (внешние), имеющие защитную крышку;
• встраиваемые и накладные;
• с заземлением и без него;
• имеющие автоматический выключатель для защиты от перегрузок.

Вне зависимости от вида и модификации во время установки тройной розетки применяют так называемый способ блочной сборки. Он предполагает монтаж трех отдельных розеток с объединяющей их рамкой. Если есть необходимость приобретать детали отдельно, то при подборе этой рамки необходимо обратить внимание на соответствие ее формы и размеров конструкции.

Есть также тройные розетки, подключающиеся в один подрозетник. Они имеют треугольную форму, занимают немного меньше места, но не так удобны и безопасны в эксплуатации.

Виды и конструкции трехфазных розеток

Вот основные виды таких коммутационных аппаратов:

• Трехфазная розетка наружной установки, с плоскими контактами, располагаемыми по кругу. Номинальный ток – 25,0 А, степень защиты IP20.

• Трехфазная розетка наружной установки, с круглыми контактами, расположенными по кругу. Степень защиты IP44, выпускается на номинальный ток 16,0/32,0/63,0 А.

• Розетка утопленного исполнения с 3-я фазными и одним заземляющим контактами. Номинальный ток – 20,0 А.

Розетки Legrand выпускаются различных расцветок: белые, слоновая кость и т.д., для бытового использования

• Силовая трехфазная розетка прямоугольной формы. Контакты расположены в ряд. Номинальный ток – 25,0 А, степень защиты — IP20.

Расстояние между контактами, у розеток данного вида разных производителей, может различаться

Подготовительные мероприятия к установке

Начинать подготовку к установке следует с выбора места монтажа. Евро-стандарт предполагает закрепление устройства на расстоянии около 20–40 см от пола. Это важно в целях соблюдения основных правил безопасности и эстетики.

Вторым немаловажным мероприятием является расчет силы тока. Необходимо помнить, что элементы сети всегда рассчитаны на заданный рабочий ток. При несоблюдении этого пункта безопасность эксплуатации резко снижается, возникает высокая вероятность появления перегрузок и, как следствие, перегрева. Сечение провода также должно соответствовать нагрузке. В данном случае оно должно быть не менее 1 кв. мм для меди и не менее 2,5 кв. мм — для алюминия. Трехжильный вариант будет наиболее удачным.

Детали и изделия для установки розеток следует выбирать, исходя из заданных параметров помещения и рабочей силы тока. Важно также соблюсти эстетические особенности квартиры, выбрать наиболее безопасные и подходящие по цвету и внешнему виду материалы. Монтаж скрытого и наружного устройства также имеет различные требования.

На расстоянии 20–40 см от пола необходимо сделать разметку при помощи карандаша или маркера. Желательно также воспользоваться уровнем для ровной горизонтальной линии. Для этого, отметив первый центр установки, необходимо отложить половину ширины накладки на подрозетник. Полезно также нанести разметку в виде горизонтальных и вертикальных линий.

Подготовительные работы

• Определиться с местоположением розеток и подключаемых приборов;
• Начертить схему электропроводки;
• Отдельно, для каждого помещения, рассчитать необходимое количество провода, розеток, выключателей, задействованных в процессе установки;
• Подготовить необходимый инструмент, саморезы, шурупы, винты, дюбеля;
• Выдолбить нишу под подрозетник, штробы для прокладки кабеля.

В процессе работы понадобится следующее оборудование:

• Перфоратор с алмазной коронкой для подготовки ниши под подрозетник;
• Отвертки с различной конфигурацией жала (плоская и крестовая);
• Плоскогубцы с кусачками;
• Провод сечением 2,5 мм;
• Острый нож для зачистки проводов;
• Подрозетник;
• Штукатурная смесь, гипс или цементный раствор;
• Розетка нужной модели и конфигурации.

Способы установки розеток доступны для просмотра на многочисленных фото и рисунках. Они – просты, не вызовут никаких сложностей даже у начинающего электрика:

• Монтаж непосредственно в стену в заранее установленный подрозетник;
• Накладка на защищенную поверхность без долбания ниши (используются диэлектрические пожароустойчивые пластины для закрепления на них сердцевины розетки).

Предварительно делается углубление под подрозетник, в которое он ставится с заведенными проводами на цементный или гипсовый раствор.

Используем перфоратор с необходимыми насадками, защищаем органы дыхания от пыли.

После того как строительная смесь высохнет и стакан подрозетника будет держаться надежно, переходим к непосредственному подключению и установке розетки.

Установка подрозетника

Если для монтажа была выбрана цельная розетка с тремя гнездами, может понадобиться только один подрозетник. Блок с тремя раздельными механизмами закрепляется на одиночных подрозетниках. Сложности могут возникнуть при монтаже установки на кирпичной и бетонной стене, поскольку могут потребоваться дополнительные приборы. С гипсокартоном сделать подрозетники проще.

Необходимые инструменты:

• перфоратор или дрель (для бетона, гипсокартона и кирпича);
• насадка в виде округлой коронки с резцами;
• два вида отверток: прямая и фигурная;
• молоток;
• мастерок;
• зубило;
• прибор для измерения напряжения.

Этапы размещения подрозетников:

1. При помощи дрели или перфоратора и насадки проделать в стене округлое отверстие (сверлить следует до полного погружения коронки в стену).
2. На задней части подрозетника выдавить три отверстия для подготовленных кабелей.
3. Просверлить между тремя отверстиями для основного кабеля два для проводов.

Работа с гипсокартоном и кирпичом требует соблюдения основных правил техники безопасности. Важно помнить, что такие строительные материалы обладают большой хрупкостью и нередко крошатся во время работы с ними.

Для того, чтобы подрозетники хорошо держались на своих местах, их требуется закрепить при помощи густого водного раствора алебастра. Перед тем, как установить в стену подрозетник, проделанное отверстие необходимо смазать полученной смесью. На качественно подготовленной смеси устройства обычно держатся хорошо, если же они проваливаются, алебастра следует добавить больше в раствор. После проведения монтажа электрики раствор необходимо оставить для высыхания на два-три часа.

Не стоит забывать о качественном заземлении — оно важно не только для удобства эксплуатации, но и в целях безопасности.

Разводка проводов

Для подключения проводов необходимо использовать параллельную схему. В этом случае к каждому имеющемуся проводу подключают по два из дополнительных жил, которые будут направлены на вторую и третью розетки. Далее при помощи индикатора следует определить ноль и фазу, затем отключить электропитание. После этого провода скручивают, передавая их по очереди к другим подрозетникам по отверстиям их задней стенки.

Подключение блока из трех розеток с одним подрозетником требует применение шлейфа. Такого варианта монтажа следует избегать, поскольку он будет менее безопасен, а изделие быстро износится.

Схемы локальных компьютерных сетей: основная классификация

Прежде всего в рассмотрении любого типа организации компьютерных сетей необходимо отталкиваться исключительно от способа объединения компьютеров в единое целое. Тут можно выделить два основных направления, используемых при создании схемы локальной сети. Подключение по сети может быть либо проводным, либо беспроводным.

В первом случае используются специальные коаксиальные кабели или витые пары. Такая технология получила название Ethernet-соединения. Однако в случае использования в схеме локальной вычислительной сети коаксиальных кабелей их максимальная длина составляет порядка 185-500 м при скорости передачи данных не более 10 Мбит/с. Если применяются витые пары классов 7, 6 и 5е, их протяженность может составлять 30-100 м, а пропускная способность колеблется в пределах 10-1024 Мбит/с.

Беспроводная схема соединения компьютеров в локальной сети основана на передачи информации посредством радиосигнала, который распределяется между всеми подключаемыми устройствами, раздающими девайсами, в качестве которых могут выступать маршрутизаторы (роутеры и модемы), точки доступа (обычные компьютеры, ноутбуки, смартфоны, планшеты), коммутационные устройства (свитчи, хабы), повторители сигнала (репитеры) и т. д. При такой организации применяются оптоволоконные кабели, которые подключаются непосредственно к основному раздающему сигнал оборудованию. В свою очередь, расстояние, на которое можно передавать информацию, возрастает примерно до 2 км, а в радиочастотном диапазоне в основном применяются частоты 2,4 и 5,1 МГц (технология IEEE 802.11, больше известная как Wi-Fi).

Проводные сети принято считать более защищенными от внешнего воздействия, поскольку напрямую получить доступ ко всем терминалам получается не всегда. Беспроводные структуры в этом отношении проигрывают достаточно сильно, ведь при желании грамотный злоумышленник может запросто вычислить сетевой пароль, получить доступ к тому же маршрутизатору, а уже через него добраться до любого устройства, в данный момент использующего сигнал Wi-Fi. И очень часто в тех же государственных структурах или в оборонных предприятиях многих стран использовать беспроводное оборудование категорически запрещается.

Подключение тройной розетки

При соединении тройной розетки с раздельными подрозетниками необходимо подключить к зажимам провода и прижать их клеммами. Далее их следует скрутить внутрь устройства и установить центральную деталь. Только после этого можно закрепить декоративную часть, а также крышку (при необходимости).

Важно! Монтаж новой розетки в уже имеющуюся группу освещения может потребовать замены автомата. Это нужно проверить перед началом работ.

Монтирование розетки завершено. Теперь можно проверить ее работоспособность, подключив местное электропитание в помещении. Лучше всего не использовать при проверке приборы, потребляющие много энергии.

Схемы присоединения нескольких розеток

Несколько, рядом расположенных розеток присоединяются двумя шлейфовыми способами.

Рис. №3. Шлейфовое присоединение розеток в розеточном блоке (посту).

1. Последовательно.
2. Параллельно.

Розетки расположенные рядом и присоединенные последовательно обладают следующими недостатками, каждая следующая розетка, расположенная дальше от места подключения имеет большее напряжение, что приводит к нагреву электрической вилки и увеличению нагрузки на бытовое устройство. При последовательном подключении, порча одной розетки приводит к выходу из строя всех розеток, которые расположены после нее. Последовательное соединение рекомендуется только для присоединения маломощных приборов.

Преимущество параллельного подключения. Оно обуславливает независимость всех розеток, равномерное распределение значения напряжения, работа одной розетки не влияет на рядом стоящую. Схема отличается надежностью и безопасностью, минус ее большой расход проводов и длительный и трудоемкий монтаж.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Правила техники безопасности при установке

Все работы необходимо выполнять в соответствии с основными правилами техники безопасности. Это позволит избежать повреждений устройства и несчастных случаев. Важно соблюсти следующие требования:

1. Перед выполнением работ отключение электричества в помещении и разрыв цепи обязательны.
2. Пользоваться можно только специализированными приборами и инструментами с каучуковой или пластмассовой изоляцией.
3. Электропровод должен быть соответствующей длины. Применять слишком длинный небезопасно.
4. При необходимости соединения проводов лучшим вариантом крепления является спайка.

1. Следует избегать покупки дешевых изделий.
2. Использование шлейфа при монтаже может снизить безопасность установки.
3. Важно отследить состояние изоляции и при необходимости использовать пластиковые трубки для проводов.
4. Провода и розетка должны соответствовать имеющейся мощности.

Таким образом, для того, чтобы качественно и быстро осуществить монтаж тройной розетки, необходимо правильно подбирать механизмы и материалы, а также обеспечивать максимальную безопасность во время работы. При этом лучший вариант установки — три розетки со своими подрозетниками, скрепленными сплошной рамкой.

Защита подключаемых устройств

Для защиты трехфазных розеток, а также оборудования подключаемого с их использованием, применяются предохранители, оснащенные плавкими вставками, а также автоматические выключатели, отключающие питающую линию, при не нормальных режимах работы (перегрузка, режим короткого замыкания). Вариант подключения и защиты, с использованием автоматического выключателя, приведен на ниже следующем рисунке:

Схема подключения трехфазного потребителя посредством розетки и автоматического выключателя

Аппарат защиты, по способности отключать защищаемый участок сети, должен соответствовать значению тока короткого замыкания (максимальное значение) в начале этой цепи. Ток плавкой вставки предохранителя и уставка автоматического выключателя, выбирается по минимальному значению тока КЗ или по току защищаемого оборудования.

Кратность величины тока короткого замыкания, по отношению к номинальному, для различных аппаратов защиты должна соответствовать следующим значениям:
